Sur un chantier de rénovation, on tire souvent des câbles dans des gaines ICTA sans trop se poser de questions. La norme NF C 15-100 l’impose, l’habitude fait le reste. Le gainage des câbles remplit pourtant des fonctions précises, et ses limites méritent autant d’attention que ses avantages.
Quand le gainage des câbles aggrave le problème au lieu de le résoudre
On associe spontanément la gaine à une couche de protection supplémentaire. Dans la majorité des cas, c’est vrai. Un tube ICTA cintrable protège le fil électrique contre l’écrasement, l’humidité superficielle et le contact avec des matériaux abrasifs comme le béton brut ou la laine de roche.
A lire aussi : Quel pays a les cyberattaques les plus puissantes ?
Le revers est moins connu. Une gaine peut emprisonner la chaleur autour du câble et réduire sa capacité de courant admissible. La température ambiante, le nombre de circuits regroupés dans un même conduit, l’exposition au soleil en chemin de câble extérieur : tous ces facteurs modifient les conditions thermiques réelles du conducteur.
Un câble dimensionné pour fonctionner à l’air libre ne supporte pas forcément la même intensité une fois enfilé dans un tube annelé posé sous un faux plafond mal ventilé. Les retours varient sur ce point selon les configurations, mais le risque de surchauffe existe bel et bien lorsque le gainage est choisi sans vérifier les conditions de dissipation thermique.
A voir aussi : Comment chiffrer une piscine ?
L’autre effet pervers concerne la maintenance. Un défaut d’isolant masqué par la gaine échappe au contrôle visuel. En installation apparente, une dégradation de la gaine extérieure du câble se repère à l’œil. Sous un tube PVC ou ICTA, il faut tirer le câble pour inspecter son état, ce qui complique le diagnostic et allonge les interventions.
Protection mécanique et résistance à l’abrasion : ce que la gaine apporte concrètement

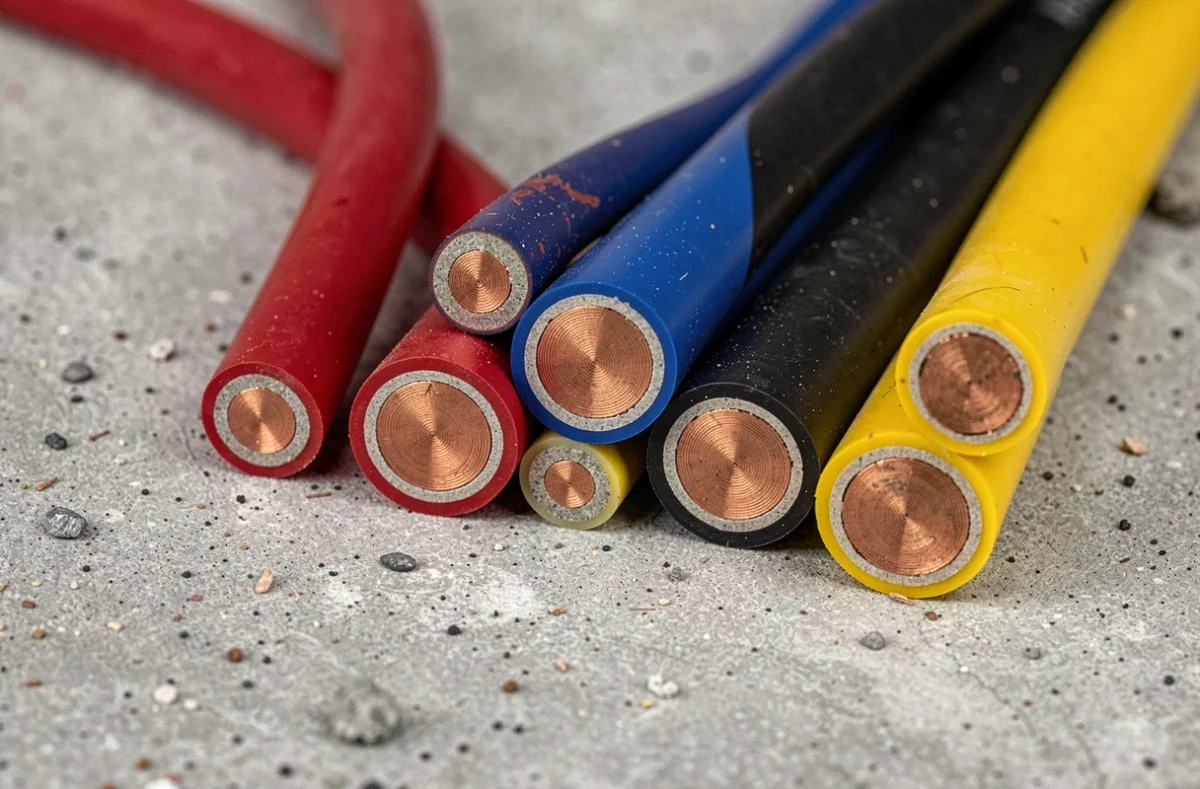

La raison principale du gainage reste la protection mécanique du câble. En encastré, le fil passe dans des saignées, traverse des cloisons, longe des structures métalliques. Sans gaine, le frottement répété contre le matériau environnant use l’isolant du conducteur en quelques années.
Le tube ICTA (isolant, cintrable, transversalement annelé) est le standard en résidentiel neuf. Sa structure annelée lui permet de suivre les courbes sans casser, tout en offrant une résistance à l’écrasement suffisante pour une pose sous dalle ou dans une cloison sèche.

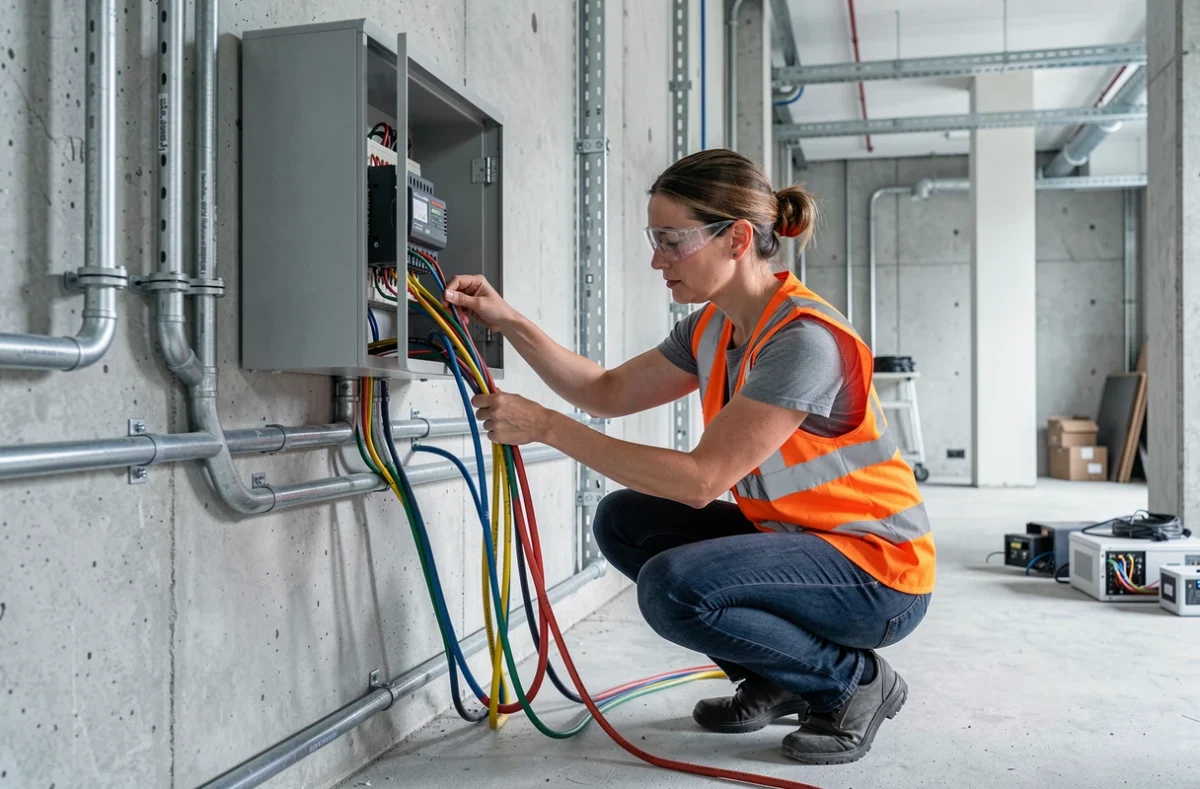

En milieu industriel ou en extérieur, les contraintes changent. On passe à des gaines tressées haute densité, des tubes rigides ou des conduits métalliques selon l’exposition :
- Les gaines tressées protègent contre l’abrasion mécanique et les projections de liquides, mais ne garantissent pas l’étanchéité totale sans raccords IP adaptés
- Les tubes PVC rigides conviennent aux parcours rectilignes en apparent, avec une bonne résistance aux chocs mais une flexibilité nulle
- Les conduits métalliques (acier galvanisé) s’imposent dans les environnements à risque mécanique élevé ou à forte exposition électromagnétique
Le choix du type de gaine dépend donc directement de l’environnement de pose, pas d’une préférence générale.
Gainage et sécurité incendie : réaction au feu et câbles sans halogène
La protection contre l’incendie est devenue un critère de sélection à part entière, distinct de la simple résistance mécanique. Dans les établissements recevant du public, le câble doit présenter une classification de réaction au feu précise, et la gaine participe à cette exigence globale.
On entend souvent parler de câbles « sans halogène » comme s’il s’agissait d’un label unique. En réalité, cette appellation recouvre plusieurs propriétés vérifiées par des essais distincts :
- La propagation de la flamme, testée selon la norme IEC 60332
- La densité des fumées émises en cas de combustion, évaluée selon IEC 61034
- La corrosivité des gaz dégagés, mesurée selon IEC 60754
Un câble qualifié « sans halogène » limite la toxicité et l’opacité des fumées, ce qui facilite l’évacuation et réduit la corrosion des équipements voisins. Le terme « sans halogène » ne constitue pas une garantie générale de sécurité : il faut vérifier chaque critère séparément en fonction de l’usage prévu.
La gaine elle-même peut contribuer positivement ou négativement à la tenue au feu de l’ensemble. Un tube PVC standard dégage des fumées corrosives en cas d’incendie. Un tube en matériau sans halogène coûte plus cher mais ne produit pas de gaz acides. En rénovation, on voit encore des installations mixtes où le câble est conforme mais la gaine ne l’est pas, ce qui annule une partie du bénéfice.
Norme NF C 15-100 et gainage obligatoire : ce que le texte impose réellement
La norme NF C 15-100 encadre les installations électriques basse tension en France. Elle rend le gainage obligatoire dans la plupart des configurations résidentielles, mais pas de manière absolue.
Les câbles de type U1000R2V, dotés d’une double isolation, peuvent dans certains cas être posés sans gaine en apparent ou en encastré direct. Leur enveloppe extérieure offre déjà une protection mécanique et une isolation électrique suffisantes pour ces modes de pose spécifiques.
En revanche, les fils isolés simples (type H07V-U) doivent toujours circuler dans un conduit. Un fil nu ou simplement isolé sans gaine dans une cloison ne respecte pas la norme et constitue un risque réel de court-circuit en cas de percement accidentel.
La distinction entre câble multiconducteur avec gaine propre et fil isolé simple reste mal comprise sur le terrain. On rencontre régulièrement des installations où des fils H07V-U circulent librement dans des combles sans aucun conduit, souvent hérités de travaux anciens jamais mis en conformité.
Choisir le bon gainage selon les conditions de pose
Température et ventilation
Avant de sélectionner une gaine, on vérifie la température ambiante maximale du parcours. Un tube ICTA standard convient pour la plupart des installations intérieures. En faux plafond sous toiture exposée plein sud, la température peut grimper suffisamment pour justifier un déclassement du courant admissible du câble.
Exposition aux liquides
Une gaine tressée ne remplace pas un indice IP adapté au niveau des raccordements. En environnement humide ou industriel, l’étanchéité se joue aux entrées de boîtier, pas sur le parcours linéaire seul.
Accès pour maintenance
En installation encastrée, prévoir des regards ou des boîtes de tirage facilite le remplacement futur des câbles. Un conduit bien dimensionné (avec une réserve de passage) permet de retirer et repasser un câble sans démolir le mur.
Le gainage des câbles protège, organise et sécurise une installation électrique dans la grande majorité des cas. Mais cette protection n’est pas inconditionnelle. Un conduit mal choisi, sous-dimensionné ou posé sans tenir compte des conditions thermiques peut transformer un élément de sécurité en facteur de risque. Sur le terrain, la bonne pratique consiste à adapter le type de gaine, son diamètre et son matériau aux contraintes réelles du parcours, pas à appliquer une solution unique par habitude.
